Kormánybovden M58 9 láb ULTRAFLEX

Ultraflex M58 kormánybovden T67 kormányműhöz - 9 láb

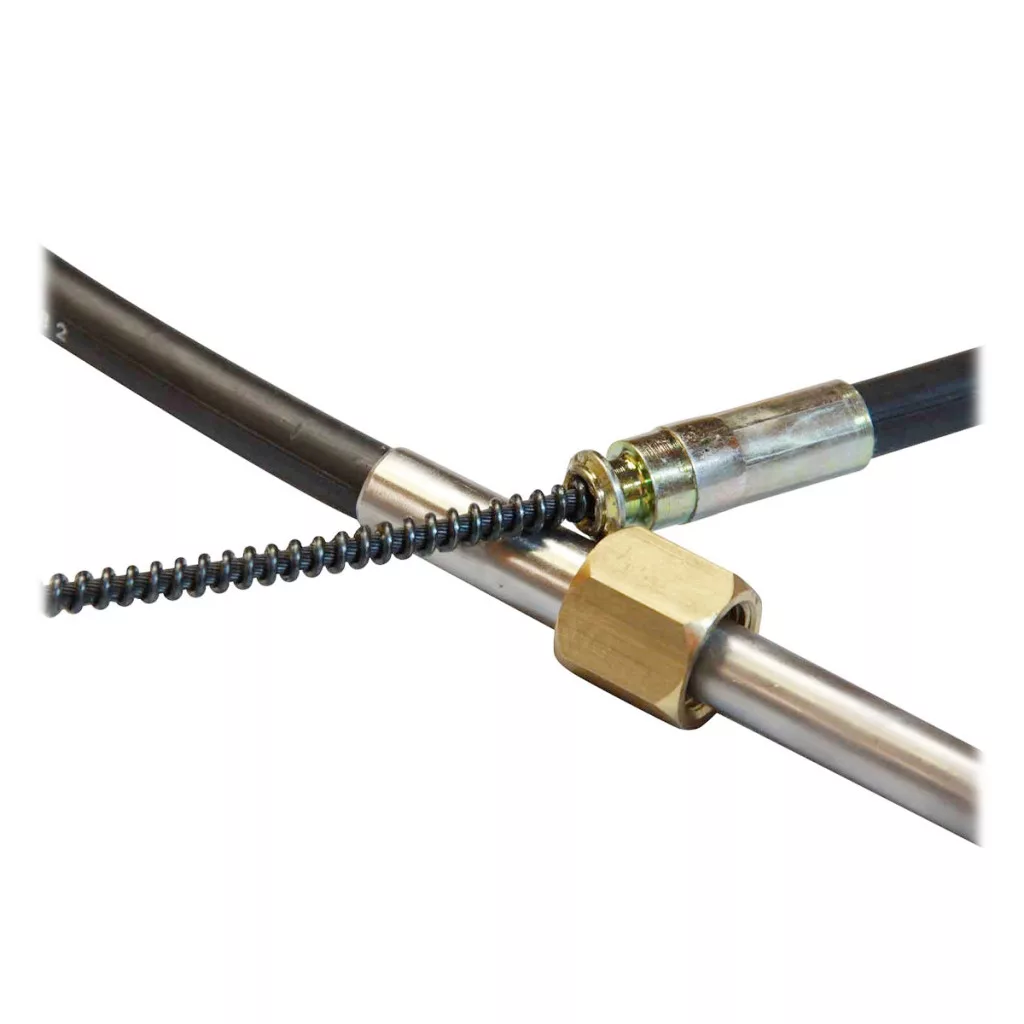

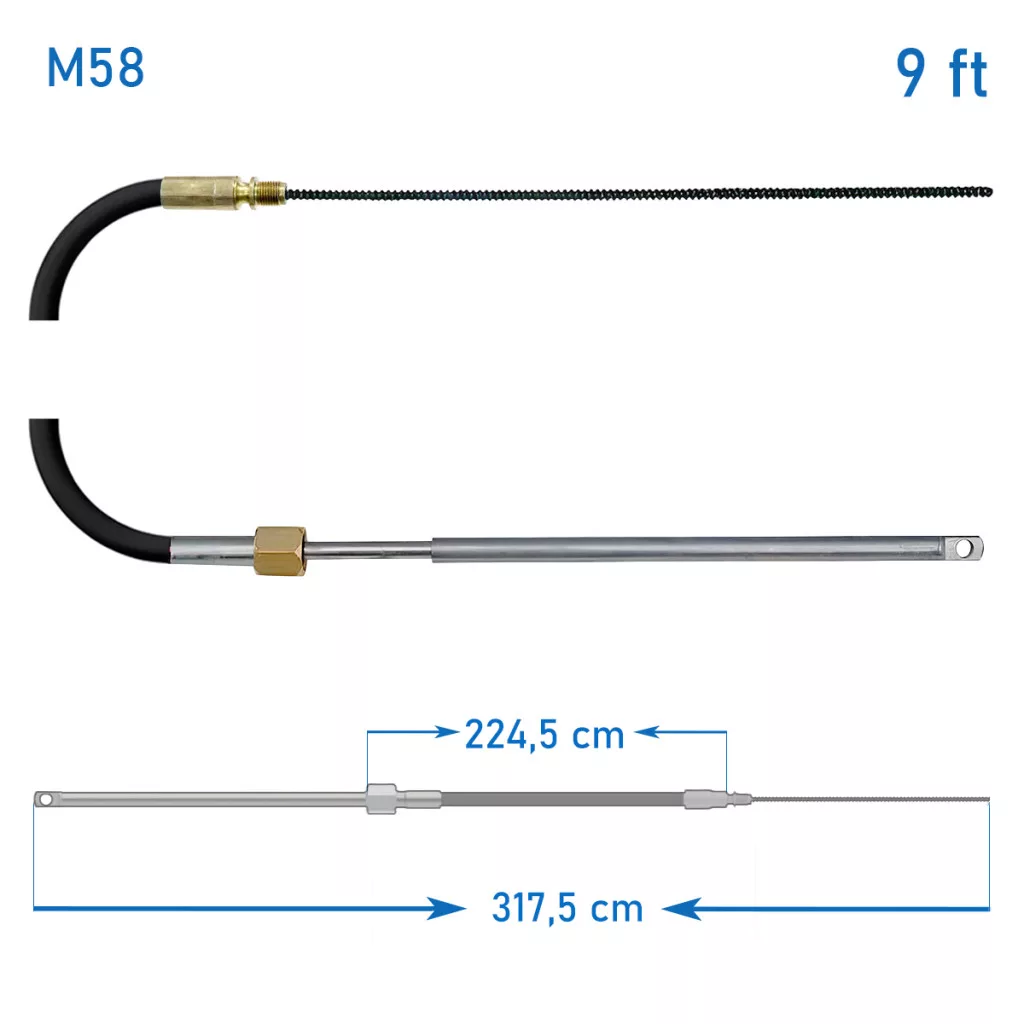

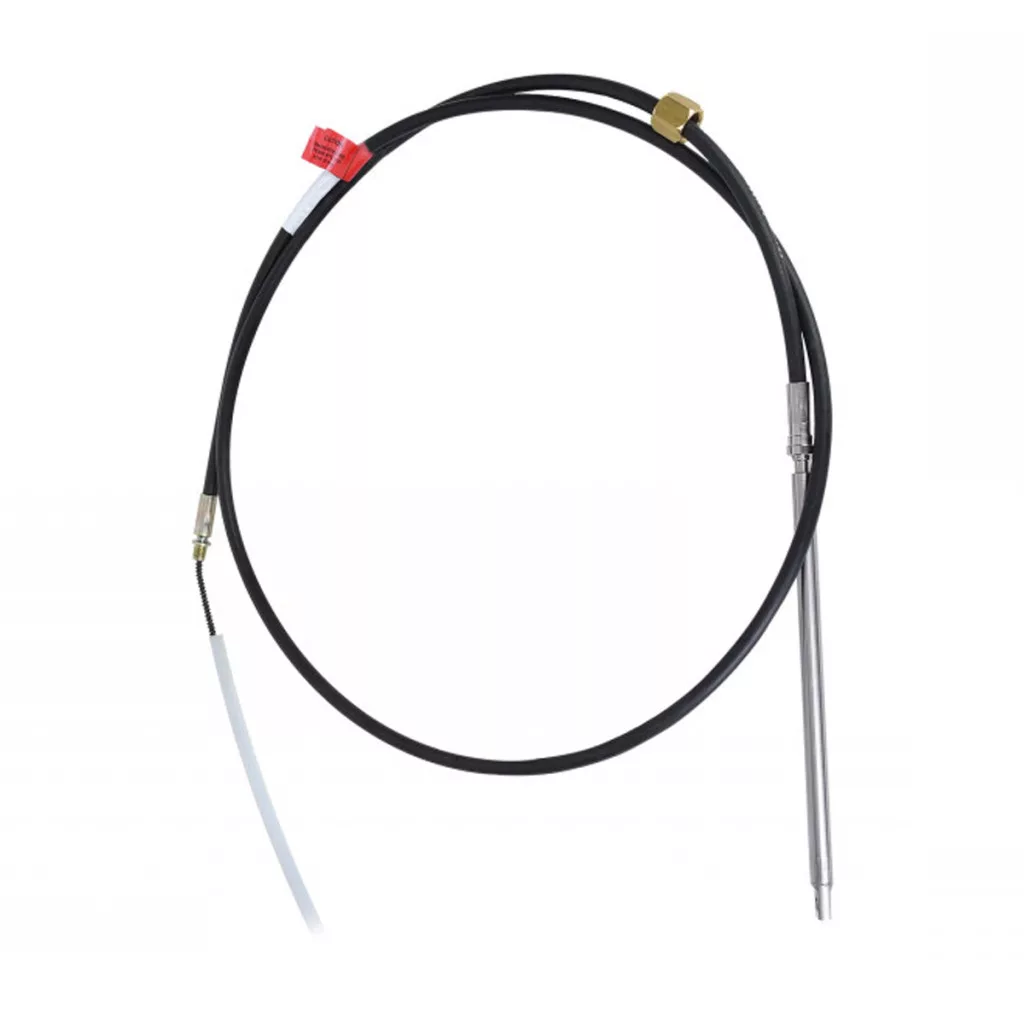

Az Ultraflex M58 kormánybovden mechanikus hajókormány-rendszerekhez készült egybovdenes kormánykábel. Elsődlegesen az Ultraflex T67 kormányműhöz használható, és különböző hosszúságokban választható a hajó méretéhez és a kormánymű–motor közötti kábelvezetéshez igazodva. Az M58 kormánykábel 230 mm-es (9") lökettel rendelkezik, legkisebb hajlítási sugara 200 mm.

Ultraflex T67 mechanikus kormányműhöz

Az M58 az Ultraflex T67 kormánymű gyári kormánybovdenje. A T67 egy mechanikus, forgódobos kormányrendszer, amelyet az Ultraflex külmotoros hajókhoz tervezett. A gyártó előírása szerint a T67 kormányművet M58 egybovdenes kormánykábellel kell használni. A komplett mechanikus kormányrendszer fő elemei a kormánymű, az M58 kormánybovden, a kormánykerék és – a motor illetve a beépítés függvényében – a szükséges motorcsatlakozó szerelvények. A T67 rendszerben a kormánykerék teljes jobbra-balra elfordításához körülbelül 2,5 kormányfordulat szükséges.

Külmotoros hajók mechanikus kormányzásához

A T67–M58 rendszer legfeljebb 40 kW / 55 LE teljesítményű külmotorokhoz használható. Fontos, hogy az 55 LE határ a teljes T67 kormányrendszer alkalmazási korlátja, nem önmagában a bovden általános terhelhetőségi adata. A kormányrendszer kiválasztásánál a hajó és a motor gyártójának előírásait is figyelembe kell venni.

Minimum 200 mm hajlítási sugár

Az M58 kormánybovden gyártó által megadott legkisebb hajlítási sugara: 200 mm / 7,9" A bovden beépítésekor ezt a minimális ívet be kell tartani. A túl szűk ívek növelhetik a bovden működési ellenállását, és kedvezőtlenül befolyásolhatják a kormányrendszer működését. Az elvezetés útvonalát ezért már a megfelelő hossz kiválasztásakor érdemes megtervezni.

Rozsdamentes acél motoldali kimenettel

Az Ultraflex a T67–M58 rendszer motoroldali bovdenvéget rozsdamentes acélból készíti. A rendszer korrózióálló anyagokat alkalmaz, kifejezetten hajós környezethez kialakítva. Ez különösen fontos a motoroldalon, ahol a bovden nedvességnek, fröccsenő víznek és fokozott környezeti igénybevételnek lehet kitéve.

Más kormányművekhez is használható cserekábel

Az Ultraflex kompatibilitási táblázata szerint az M58 nem kizárólag T67 kormányműhöz használható, hanem az alábbi rendszerekkel is kompatibilis:

Morse C230 / C231
Teleflex Compac-T
805 TX

Az Ultraflex csere-táblázata ezekhez az alkalmazásokhoz nem ír elő külön adaptert.

Főbb műszaki adatok
